La culasse : le couvercle intelligent du moteur

Posée sur le cylindre, la culasse ferme la chambre de combustion. Elle loge les soupapes, les bougies et souvent les arbres à cames, et canalise les gaz à l’admission et à l’échappement. C’est la pièce la plus complexe du moteur, et celle qui décide en grande partie de ses performances.

  • Soupapes et arbres à cames
  • Chambre de combustion
  • Joint de culasse

1Les fonctions de la culasse

Moulée en alliage d’aluminium, la culasse assure plusieurs fonctions :

  • fermer la chambre de combustion, dont elle forme le toit ;
  • loger les soupapes, avec leurs sièges, guides et ressorts ;
  • porter les arbres à cames sur les moteurs à arbres en tête ;
  • recevoir la bougie, au centre de la chambre ;
  • guider les gaz par les conduits d’admission et d’échappement ;
  • évacuer la chaleur par des ailettes ou des canaux de liquide.

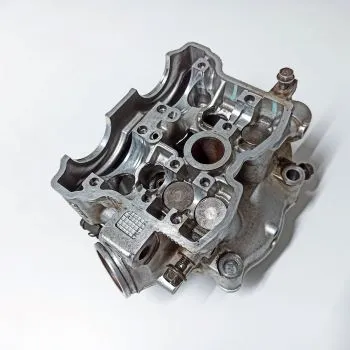

Culasse d’une Yamaha 400 WR-F de 1998
La culasse d’une Yamaha 400 WR-F de 1998.

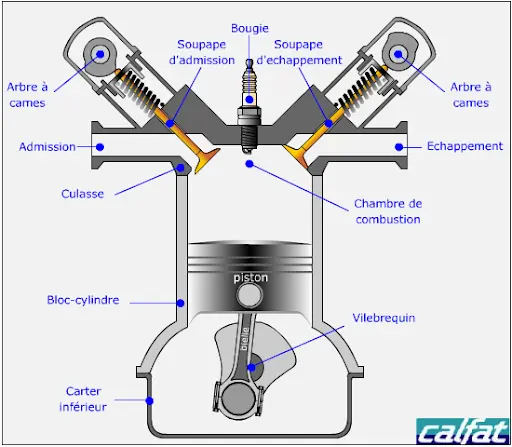

Schéma en coupe d’un moteur avec sa culasse
Un moteur en coupe : la culasse en haut.
Publicité

2La culasse en action

À chaque cycle, les soupapes d’admission s’ouvrent pour laisser entrer le mélange, puis se ferment. Le piston comprime le mélange contre la culasse, la bougie l’enflamme, et les soupapes d’échappement s’ouvrent pour laisser sortir les gaz.

La forme des conduits et de la chambre influence le remplissage, la vitesse de combustion et donc la puissance. Les préparateurs travaillent beaucoup la culasse : égalisation et polissage des conduits, soupapes plus grandes, chambre retouchée.

Animation d’un cycle 4 temps au niveau de la culasse
Le cycle 4 temps vu depuis la culasse.

3Le joint de culasse

Entre la culasse et le cylindre, un joint métallique assure l’étanchéité des gaz, de l’huile et du liquide de refroidissement. Une surchauffe peut le faire céder ou déformer la culasse.

Une huile « mayonnaise »

Une émulsion beige sous le bouchon indique du liquide dans l’huile.

Une fumée blanche persistante

Le liquide de refroidissement brûle dans la chambre.

Une surchauffe répétée

Des bulles dans le vase d’expansion et une baisse du niveau de liquide.

Au moindre de ces signes, arrêtez de rouler et faites contrôler la moto : un joint de culasse négligé peut détruire le moteur.
Publicité

4Deux soupapes, quatre soupapes, simple ou double arbre

La culasse détermine en grande partie le caractère d’un moteur : c’est elle qui règle la façon dont il respire. Trois choix de conception la distinguent.

ArchitecturePrincipeCaractère
2 soupapes par cylindreUne admission, un échappement, souvent refroidis par airCouple à bas régime, simplicité, entretien facile
4 soupapes par cylindreDeux admissions, deux échappements, bougie au centreMeilleur remplissage à haut régime, combustion plus complète
Simple arbre à cames en têteUn arbre commande toutes les soupapes par des culbuteursCulasse compacte et légère
Double arbre à cames en têteUn arbre pour l’admission, un pour l’échappementHauts régimes, réglages précis, distribution variable possible
Distribution desmodromiqueLes soupapes sont refermées mécaniquement, sans ressort de rappelSpécialité historique de Ducati

La forme de la chambre de combustion compte autant : une chambre compacte en toit, avec la bougie au centre, brûle le mélange plus vite et supporte un taux de compression plus élevé. Voir les soupapes et l’arbre à cames.

5Joint de culasse, déformation : reconnaître une culasse en difficulté

  • Fumée blanche épaisse et persistante à l’échappement, moteur chaud : du liquide de refroidissement passe dans la chambre.
  • Mayonnaise beige sous le bouchon de remplissage d’huile : mélange d’huile et de liquide.
  • Niveau de liquide qui baisse sans fuite visible, bulles dans le vase d’expansion.
  • Surchauffe répétée, perte de puissance, ralenti instable.
  • Suintement d’huile au plan de joint.

La cause la plus fréquente est une surchauffe, qui déforme le plan de joint. La réparation impose de déposer la culasse, de contrôler sa planéité à la règle, de la faire rectifier si nécessaire et de remonter un joint neuf.

  1. Serrez toujours les écrous de culasse à froid, en croix, du centre vers l’extérieur.
  2. Procédez en plusieurs passes, jusqu’au couple indiqué par le manuel d’atelier, parfois complété par un serrage angulaire.
  3. Ne réutilisez pas un joint de culasse, ni des goujons prévus pour un usage unique.
  4. Contrôlez le jeu aux soupapes après remontage.
Un moteur qui chauffe doit être arrêté sans attendre. Voir le refroidissement et le liquide de refroidissement.
Publicité

6Questions fréquentes

Qu’est-ce qu’une réfection de culasse ?

Un démontage complet : contrôle de la planéité, rodage ou remplacement des soupapes et de leurs sièges, changement des joints de queue de soupape. On la réalise sur un moteur à fort kilométrage ou après une surchauffe.

Faut-il serrer la culasse dans un ordre précis ?

Oui : en croisé, en plusieurs passes et au couple indiqué par le constructeur, pour ne pas la déformer.

Quels sont les signes d’un joint de culasse abîmé ?

Fumée blanche persistante, baisse du niveau de liquide de refroidissement sans fuite, émulsion beige dans l’huile et surchauffe. Un seul de ces signes justifie un contrôle.

Peut-on rouler avec un joint de culasse défectueux ?

Non. Le moteur risque la surchauffe, la déformation de la culasse et la dilution de l’huile, qui détruit les coussinets.

À retenir

  • La culasse ferme la chambre et loge soupapes, bougies et arbres à cames.
  • La forme de ses conduits fait une grande partie des performances.
  • Huile émulsionnée, fumée blanche, surchauffe : pensez au joint de culasse.
  • Quatre soupapes et double arbre favorisent les hauts régimes.
  • Fumée blanche et émulsion dans l’huile signalent un joint de culasse abîmé.
