Le cylindre

Plongez au cœur du moteur : Le cylindre en mécanique moto

Derrière le rugissement puissant d’une moto se cache un ballet mécanique fascinant, orchestré par un élément crucial : le cylindre. Cette chambre cylindrique en métal, souvent dissimulée sous le carénage, joue un rôle essentiel dans la production de puissance et le fonctionnement du moteur. Pour les motards passionnés par la technique, explorer les théories du cylindre est une quête indispensable. Embarquez avec nous dans un voyage au cœur de ce composant fondamental.

Schéma en coupe d'un cylindre

Anatomie d’un cylindre : comprendre ses rouages

Le cylindre est une pièce cylindrique robuste, généralement fabriquée en fonte d’aluminium ou en acier. Sa paroi interne, lisse et précise, accueille le piston, tandis que sa surface supérieure plane reçoit la culasse, le chef d’orchestre du système de combustion.

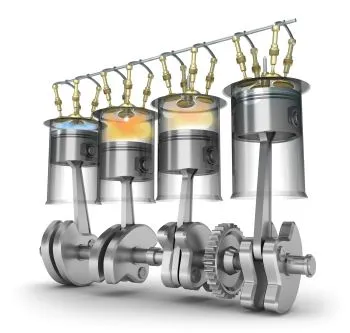

Cylindres en transparence
Cylindres en transparence

Le cycle à quatre temps : une valse mécanique

Moteur 4 temps : au sein du cylindre se déroule un cycle fascinant en quatre temps, rythmant la production de puissance :

Cycle d'un moteur à 4 temps
Cycle d’un moteur à 4 temps
  • Admission: Le piston descend, créant une dépression qui aspire un mélange air-essence par les ports d’admission.
  • Compression: Le piston remonte, comprimant le mélange air-essence dans la chambre de combustion.
  • Combustion: Une étincelle électrique de la bougie enflamme le mélange comprimé, générant une explosion qui propulse le piston vers le bas avec force.
  • Échappement: Le piston remonte, expulsant les gaz brûlés par les ports d’échappement.

Ce cycle se répète des milliers de fois par minute, transformant le cylindre en un générateur de puissance infatigable.

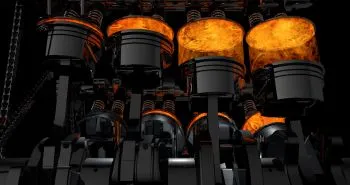

Chambre à combustion
Chambre à combustion

Les acteurs clés

Pour que ce ballet mécanique se déroule sans accroc, plusieurs acteurs essentiels entrent en scène :

  • La chemise: Véritable doublure du cylindre, elle protège ses parois internes de l’usure et des frottements. Elle peut être rapportée pour un remplacement facile ou intégrée pour une structure plus économique.
  • Les segments: Ces anneaux métalliques souples assurent l’étanchéité entre le piston et la chemise, empêchant les gaz de combustion de s’échapper et l’huile moteur de pénétrer dans la chambre de combustion.
  • Les ports d’admission et d’échappement: Ces ouvertures stratégiques permettent au mélange air-essence d’entrer et aux gaz d’échappement de sortir. Leur conception et leur positionnement influencent directement les performances du moteur.
  • Les goujons de culasse: Ces boulons robustes fixent solidement la culasse au cylindre, garantissant la rigidité de l’ensemble et maintenant la pression nécessaire à la combustion.
Chemise de cylindre
Chemise de cylindre

Refroidissement : un enjeu crucial

La combustion génère une chaleur intense qu’il faut dissiper efficacement pour éviter la surchauffe du moteur. Deux méthodes principales sont employées :

  • Refroidissement par air: Des ailettes sur le cylindre favorisent le transfert de chaleur vers l’air ambiant. Simple et économique, ce système est souvent utilisé sur les motos de petite cylindrée.

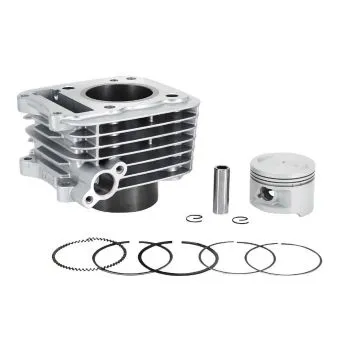

Cylindre à refroidissement par air avec son piston, son axe et ses segments
Cylindre à refroidissement par air avec son piston, son axe et ses segments

  • Refroidissement liquide: Un liquide de refroidissement circule dans des canaux du cylindre et de la culasse, absorbant la chaleur et la dissipant via un radiateur. Plus performant, ce système est privilégié sur les motos puissantes.
Cylindre à refroidissement par liquide
Cylindre à refroidissement par liquide

Performance et optimisation : les secrets du cylindre

La performance d’un moteur dépend de plusieurs facteurs liés au cylindre :

  • Alésage et course: Ces dimensions déterminent la cylindrée du moteur, influençant directement sa puissance et son couple.
  • Rapport de compression: Ce ratio entre le volume maximal et minimal de la chambre de combustion affecte l’efficacité de la combustion et la performance du moteur.
  • Forme des chambres de combustion: La conception des chambres de combustion influence la combustion du mélange air-essence, impactant la puissance et les émissions.

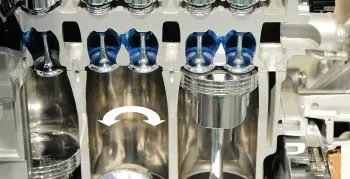

Chemise d'un cylindre
Chemise d’un cylindre (partie intérieure en frottement direct avec les segments du piston)

Un élément essentiel à maîtriser

Le cylindre est bien plus qu’une simple pièce métallique. C’est le cœur battant du moteur, la source de la puissance qui propulse la moto. Comprendre ses théories, ses composants et ses rouages est essentiel pour tout motard souhaitant entretenir son véhicule, optimiser ses performances et profiter pleinement de la liberté sur deux roues. En maîtrisant les secrets du cylindre, vous dominez le cœur de votre machine et élevez votre expérience de conduite à un nouveau niveau.
